Adobe illustrator 简称「AI」，是一款矢量图形创作设计软件。
相信大家对这个软件并不陌生，即使自己没有使用过，也多少听说过。
很多人认为，AI 是设计师的专属，其实不然。
在科研论文写作中，微结构插图、通路图的绘制，以及统计软件 Graphpad、Stata 等导出图的微调和 Figure 组图拼图，AI 均必不可少。
相对于听起来很熟悉的 Photoshop，AI 作图没有栅格化，更易于修改，且其多种导出格式也可以满足各 SCI 杂志要求。
今天小编就来教大家手把手画出 CNS 一般的模式图！再也不需要去盗用别人的模式图啦！

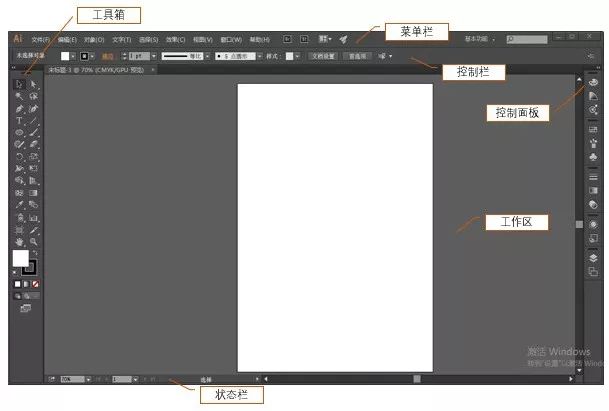

首先，大家可以看下 illustrator 的界面：
用过 Photoshop 的朋友们对这个界面应该不会陌生，也大致分为以下几个部分：
-
菜单栏：不同选项，不同功能；
-
控制栏：包含一些常用的控制选项和参数设置，可快速执行操作；
-
工具箱：包括此软件所有工具，选择工具，绘图、文字工具，编辑、效果工具，图表、符号工具；
-
状态栏：位于窗口底部，可直接显示、修改页面比例；
-
控制面板：默认位于窗口右侧，可辅助工具对图片编辑和控制，是 illustrator 功能行使的核心部分；
-
工作区：绘图区域。

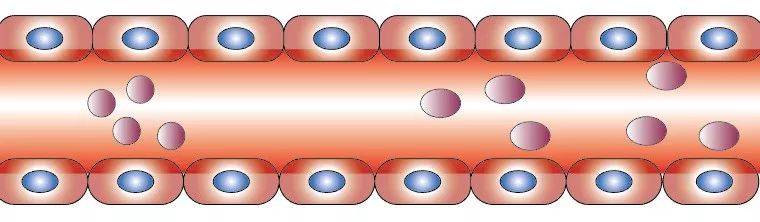

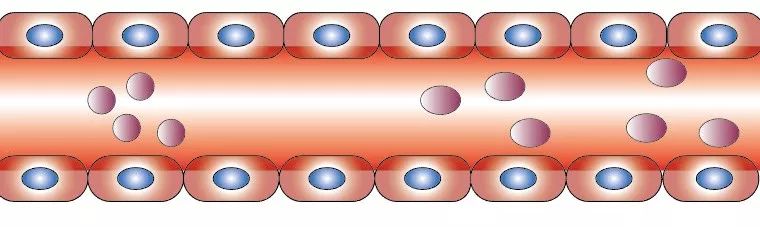

接下来，以一个简单的例子，给大家示范一下 illustrator CC 的使用操作，我们最终要绘制出如下图所示的血管结构：

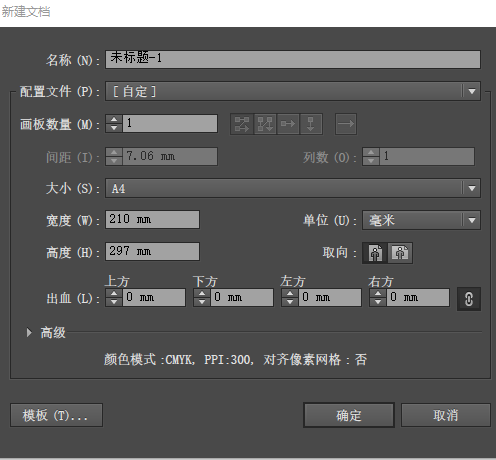

首先新建文档（Ctrl+N），弹出如下窗口，根据需要设定纸张大小，一般 A4 即可，点击确认：
（设定纸张大小）
（纸张设定好以后的绘图区）
接下来就正式开始绘图，首先绘出血管壁，选择矩形工具，在空白区域作出类似血管状条形：

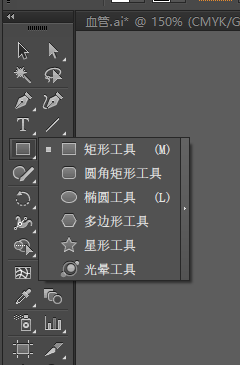

（选择矩形工具）
（绘制好以后的血管边框）

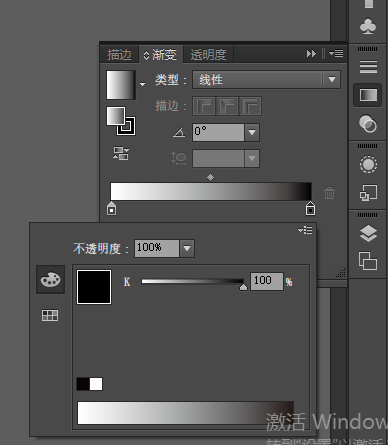

在控制面板选择渐变工具，调整填色及渐变方式，按下图选择：
（调整填充颜色+渐变方式）
（调整边框的粗细）

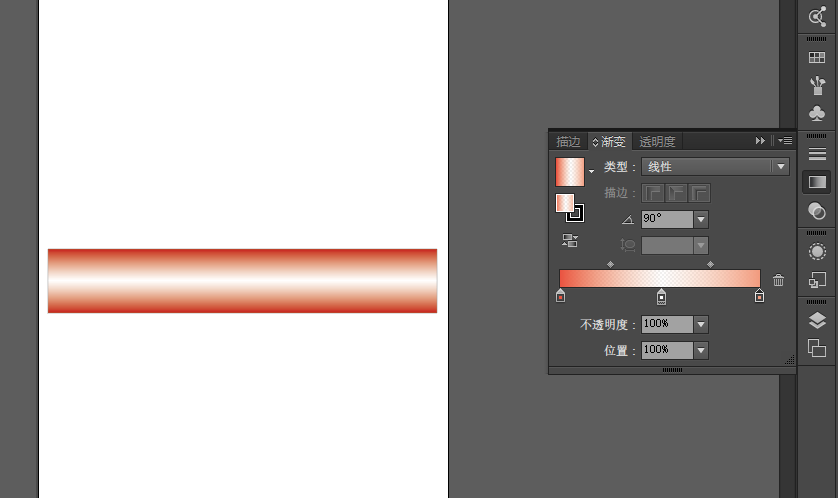

渐变类型为「线性」即可得到如下图形：
（血管的基本形态绘制成功）
接下来，我们要开始画管壁细胞，选择圆角矩形工具，绘出合适大小图形，调整颜色，需要注意，此时渐变类型需选径向：

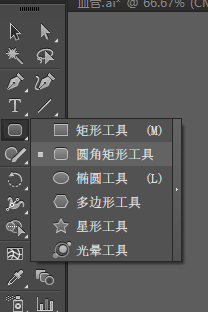

（选择圆角矩形工具，准备绘制血管内皮细胞）

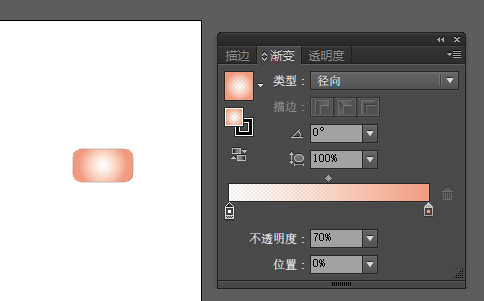

（调整细胞的颜色）
绘制细胞核及血管内皮细胞选择椭圆工具即可，将细胞核与细胞组合在一起，复制组合图片可得到多个细胞：

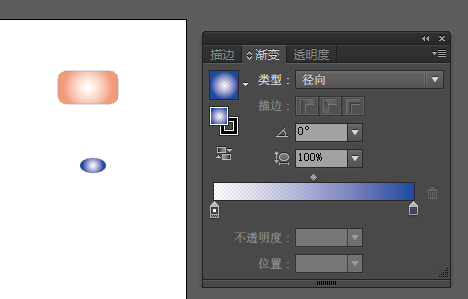

（绘制细胞核，调整细胞核的颜色）
（复制组合图片，得到多个完整的血管内皮细胞）

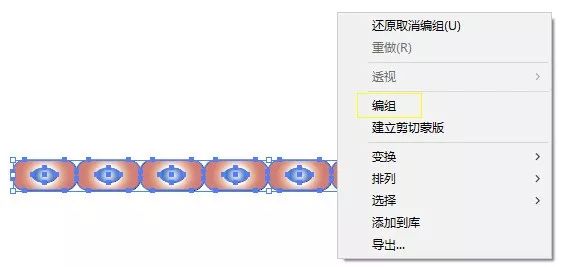

将细胞拼接成一排后，全选，右键选择编组，即可将一排细胞作为整体移动编辑：
（将细胞拼接为一个整体）
复制此编组形状，得到两排，摆放在刚刚绘好的血管两边，管内红细胞画法与细胞核相同，使用椭圆工具，不作赘述，即可得到最终图片：
（绘制成功的血管）
血管结构示意图在多种文献示意图中均有需要，属于较为基础的作图，所用工具主要为图形绘制及渐变填充。
AI 的功能不仅可以绘图，在写文章进行 figure 组图时也常常使用，大家可以尝试摸索。
